KS-832C
簡介

高品質數控裁板鋸,用於精確鋸切木質板材及其它板材,可對接多種拆單軟體,自動優化排版,板材利用率、裁切效率高。

詳細介紹

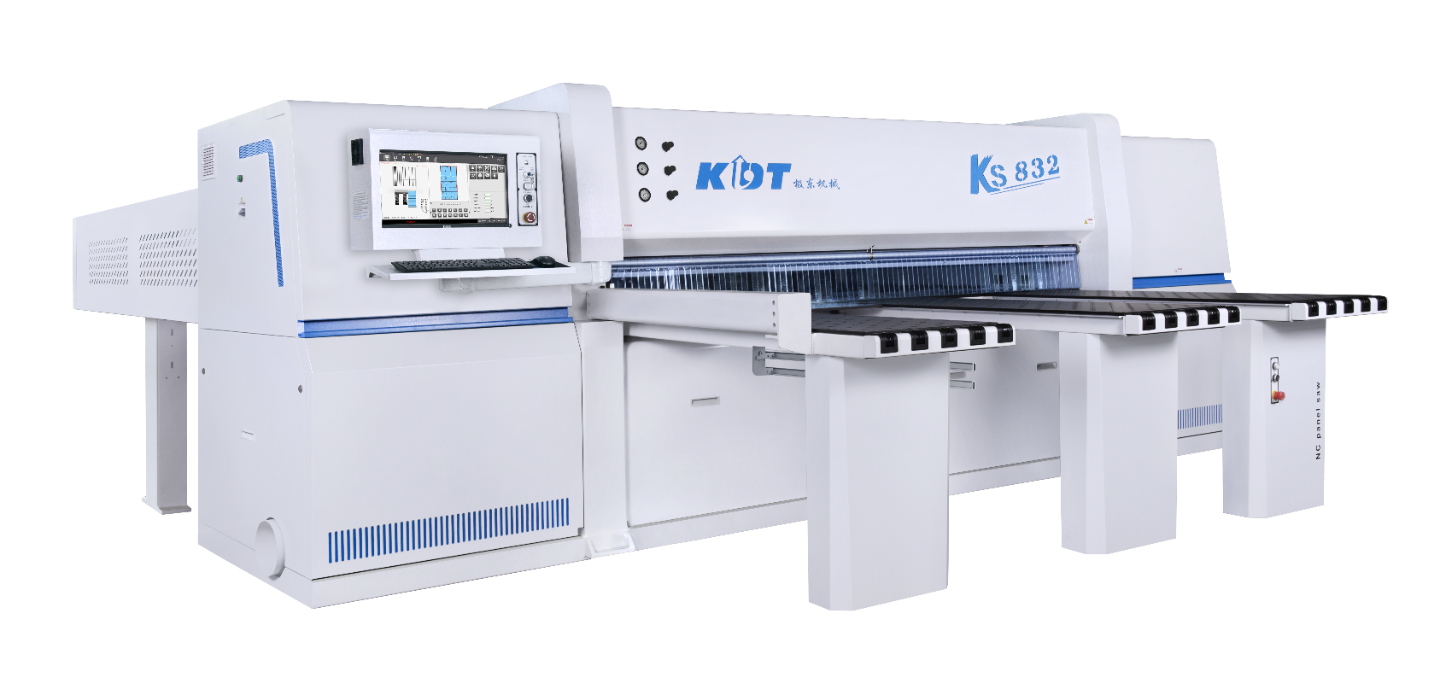

KS-832C數控裁板鋸

高品質數控裁板鋸,用於精確鋸切木質板材及其它板材,可對接多種拆單軟體,自動優化排版,板材利用率、裁切效率高。

  1. 壓梁升降採用高精度雙拉杆氣缸,特殊氣動控制,實現升降自動定位,可根據板材厚度調整上升距離,減少氣缸空行程,提高鋸切效率。
  2. 鋸車驅動系統採用伺服控制和齒輪齒條傳動,運行平穩快速,可根據不同鋸切寬度實現自動定位鋸切行程,減少空行程時間,提高工作效率,最大鋸切速度可達95m/min和回程速度120m/min。
  3. 工作臺面採用氣動浮珠檯面,有效防止板材刮傷,板材移動更加輕便。
  4. 機械手採用高精度減速機和齒輪齒條傳動,切板精度可達到 ± 0.1mm。
  5. 採用靈活的裹膠雙指結構,有效防止板材刮傷。
  6. 抓手數量: 8個。
  7. 主鋸與副鋸採用獨立的升降控制系統,主鋸可根據鋸切厚度自動調節上升高度,達到最佳鋸切效果。
  8. 基於PC的作業系統,具備完整的操作指示和故障排除指引,可與多種鋸切優化軟體、條碼管理軟體、工廠自動化軟體相容對接。

產品優勢

  1. 直線導軌側靠
  2. 進口柔性電纜
  3. 最小裁板尺寸:34*45mm

安裝運輸參數

  • 尺寸(長*寬*高):5596*1950*2250 mm
  • 重量:6000kg

技術參數

最大加工尺寸(L*W)3180*3180mm*90H/120H
主鋸馬達功率15kW(選配18.5KW)
副鋸馬達功率1.5kW
主鋸轉速3800r/min
副鋸轉速5300r/min
鋸車伺服馬達2kW
送料伺服馬達2kW
鋸車回程速度Max120m/min
鋸切速度Max95m/min
送料速度Max95m/min
主鋸片外徑*內徑φ400*φ75mm(選配φ450)
副鋸片外徑*內徑φ200*φ50mm
最大鋸切厚度90mm(選配120mm)
空氣消耗量320L/min
配置吸塵風速30m/s
總功率  28kw(選配31.5)
