KD-612KSZ
簡介

雙鑽式六面數控鑽孔中心,五位自動換刀,其雙鑽包同步加工,效率倍增。普工單人操作,工作負荷小,可與多種拆單軟件直接對接。主要用於各類人造板材的六面孔(鉸鏈孔、通孔、半通孔)、水平鑽孔,可同時加工對稱孔位,配合小主軸可進行開槽銑型等加工。

詳細介紹

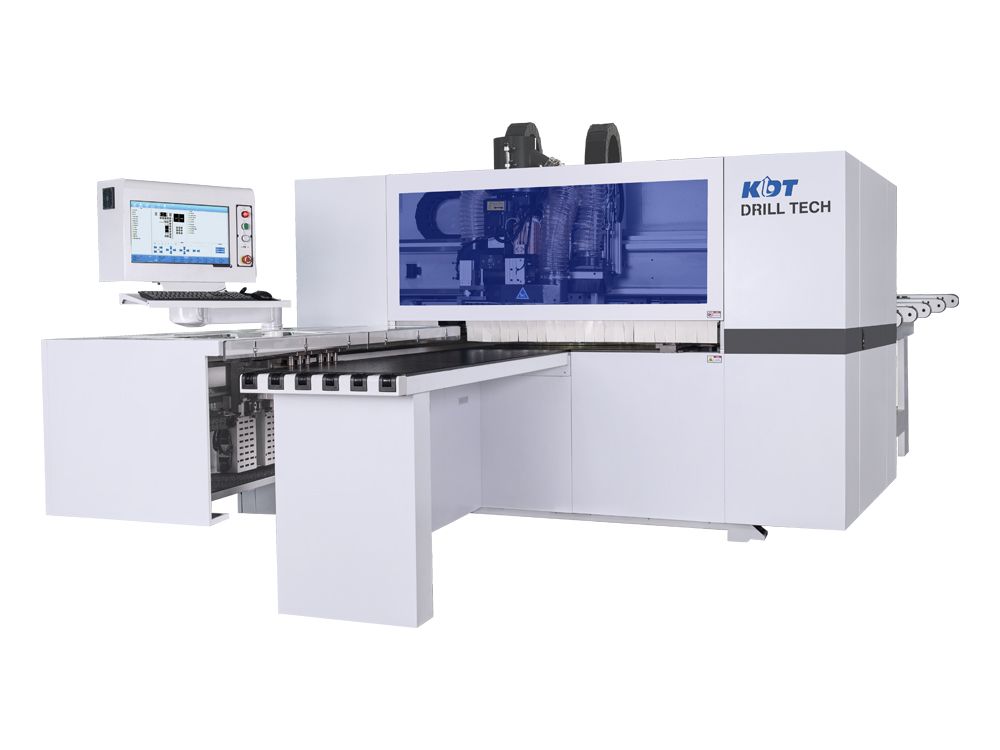

KD-612KSZ雙鑽式六面數控鑽孔中心

五位自動換刀,其雙鑽包同步加工,效率倍增。普工單人操作,工作負荷小,可與多種拆單軟件直接對接。主要用於各類人造板材的六面孔(鉸鏈孔、通孔、半通孔)、水平鑽孔,可同時加工對稱孔位,配合小主軸可進行開槽銑型等加工。

  1. 主軸自動換刀,應對開槽、銑形、隱形件等多種加工工藝
  2. 採用雙抓手導軌,抓料最大速度可達140m/min,智能檢測孔位信息有效避開開孔位置,減少避讓動作,提高加工效率;抓手導軌達到5.5米,大板件可一次抓取加工,鑽孔加工時間大幅縮短
  3. 採用雙平移式氣浮台,可根據孔位靈活移動,合理支撐板件,提高鑽孔精度,同時避免底部積灰
  4. 採用雙定位模式,根據板件大小自動選擇,實現定位精度更準確、定位更高效
  5. 下鑽底部採用輸塵系統,實現掉落木屑集中除塵的效果
  6. 用戶界面可模擬板件加工路徑,同時準確預測加工時間
  7. 可進行加工記錄的統計,實時查看生產進度

安裝運輸參數

  • 尺寸(長*寬*高):5,700*2,300*2,425 mm
  • 重量:3,500kg

技術參數

X軸/A軸最大速度140m/min
Y軸最大速度90m/min
Z軸最大速度50m/min
B軸最大速度75m/min
C軸最大速度30m/min
刀具數量上鉆:垂直鉆26個+水平12個;下鉆:垂直鉆9個
主軸功率上主軸:5.5kW;下主軸:3.5kW
工件長度70~3000mm
工件寬度50~1220mm;35~50mm(L?1000mm)
工件厚度9~60mm
總功率28.22kW
外形尺寸6040L*3134W*2190H mm
工作氣壓0.6Mpa
吸塵管尺寸φ200mm*2;φ100mm*2
